主要功能
1.PESM-1000在基本配置下提供 1 路以太网电口、2 路智能 RS485 串口、2 路通用 AI/DI 测量通道（仅支持电压型采集）、1 路 12V 电源输出接口；备电功能，可支持电源断电后上报断电告警。
2.提供支持 4G（7 模），4G（CAT1），NB-IoT 三种无线通讯方式接入（选配）；
3.提供支持 GPS/BDS 定位功能接入；
4.提供本地存储功能（选配）；
5.提供设备电源输入电压采集功能；
6.设备电源供电满足 DC48V（40-60V），AC220V/DC240V 供电方式；
7.提供运行程序和智能设备通讯协议程序远程下载和本地下载功能；
8.具备设备自诊断、故障自定位功能；
9.提供实时时钟的管理功能；
10.提供 WEB 浏览功能；
11.具有 IP65 保护等级（室外型）。
技术特性 | 参 数 | |
通用 AI/DI 测量通道 | 提供 2 路通用 AI/DI 测量通道，即可做 AI 输入检测模拟量，也可作 DI 使用检测数字量，作为 AI 使用时： 1. 直流电压的测量范围为 0~5V，测量误差≤0.5%； 2. 不支持直流电流的测量； 作为 DI 使用时： 1. 直流电压的输入范围为 0~12V； 2. 高电平阈值电压≥2V； 3. 低电平阈值电压≤0.8V。 | |
智能设备接口 | 1. 提供 2 路异步串行智能设备接口，支持 RS485 接口； 2. 提供 1 路以太网智能设备接口，符合 IEEE 802.3 10/100 BASE-T 标准。 | |
天线及 SIM 卡槽接口 （配置 4G（7 模）通讯板时） |
提供 1 路 4G 主天线口、1 路 4G 副天线口、1 路 SIM 卡槽接口。 | |
天线及 SIM 卡槽接口 （配置 4G（CAT1）或者NB-IoT 通讯板时） |
提供 1 路天线口、1 路 SIM 卡槽接口。 | |
定位天线 （配置定位模块时） | 1 路 GPS/BDS 天线口。 | |
告警准确率 | 100% | |
MicroSD 卡接口（选配） | 支持主流MicroSD 卡接入 | |
输入电源 | 48V DC，220V AC/240V DC（85 V~264 V） | |
整机功耗 | ≤12W | |
接地电阻 | 提供保护地接线端子，接地电阻≤4W | |
运输和存储温度 | -40℃~+70℃ | |
工作环境 | 温度 | -40℃~+65℃ |
湿度 | 0%~95%（非冷凝） | |
海拔 | ≤5000 米 | |
外形尺寸（室外型） | 178mm（长）×178mm（宽）×60mm（高） | |
安装方式（室外型） | 支持壁挂式安装及抱箍式安装，需配置对应的安装配件 | |
整机重量（室外型） | 约 1kg | |
外形尺寸（室内型） | 150mm（长）×110mm（宽）×50mm（高） | |
安装方式（室内型） | 支持壁挂式安装及导轨式安装，需配置对应的安装配件 | |
整机重量（室内型） | 约 1kg | |
PEMS-1000 技术特性

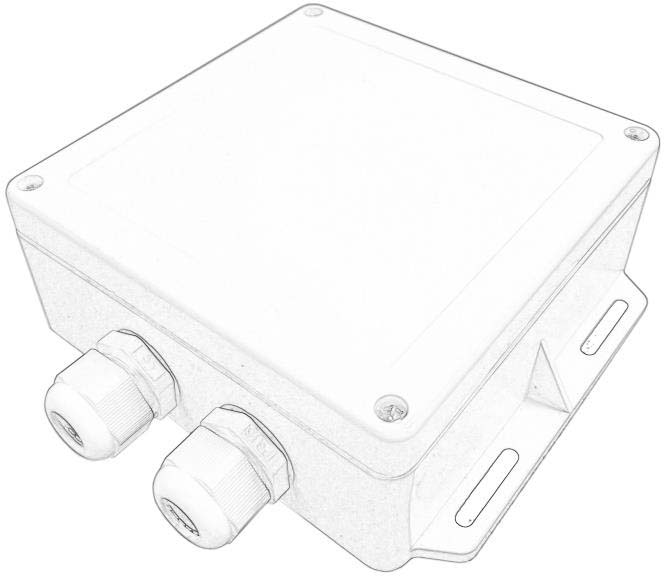

（室外型）整机示意图

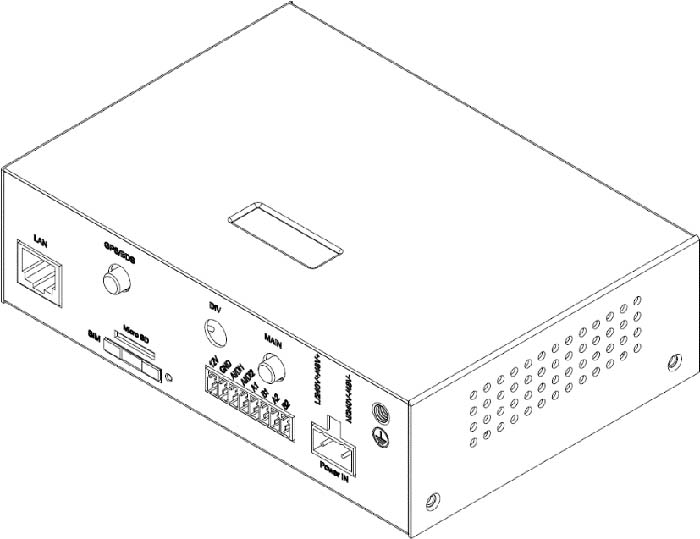

（室内型）整机示意图
接口板指示灯含义
序号 | 指示灯 | 具体含义 |
1 | POWER | 电源指示灯，正常时常亮 |
2 | RUN | 运行状态灯，正常运行时闪烁 |
3 | COM | 告警状态灯，有告警信息时常亮 |
4 | LAN | 上传状态灯，有数据上传时闪烁，无数据上传时常灭 |
